MessageSujet: Re: Canons sur rail   Ven 5 Jan 2018 - 13:17



Photo N ° 1 - Un des emplacements de Plounez. La culée dans le mur de béton et le cratère sont le site du magasin à munitions détruit. Notez le projectile dans les débris.





Photo N ° 2 - Un de 20 cm à Auderville. Vue du site de l'arme et du chariot. Le bogie avant est près du centre de la table tournante et a été déplacé vers l'arrière pendant les opérations de démolition.




Photo N ° 3 - Identique à la photo N ° 2. Vue latérale arrière du canon et du chariot.




Photo N ° 4 - Contrôle de direction de tir du canon. Quadrant viseur.




Photo N ° 5 - Vue de l'étiquette sur le récupérateur « La pression de l'air dans le dispositif de récupérateur doit être de 90. Lorsque vous utilisez le berceau avec le dispositif électrique, il peut descendre à 85, sans affecter la facilité d'utilisation du berceau. » . Le manomètre est visible à droite.





Photo N ° 6 - Groupe électrogène diesel-électrique, alimentation de secours en cas de panne de la centrale.




Photo N ° 7 - Dessous du berceau montrant la roche et les deux cylindres de recul. Cette voiture de Plounez se trouvait sur le côté, ayant été renversée par des moyens inconnus.




Photo N ° 8 – Chariot de transfert de munition avec divers projectiles utilisés pour l'usage des canons de Plounez. Le capuchon balistique a été retiré d'un obus pour montrer le point AP. Fach. Le chariot a été équipé d'un châssis recouvert de toile pour la projection contre les intempéries.




Photo N ° 9 - Pompe à huile pour quatre vérins hydrauliques sur les côtés du plateau tournant.

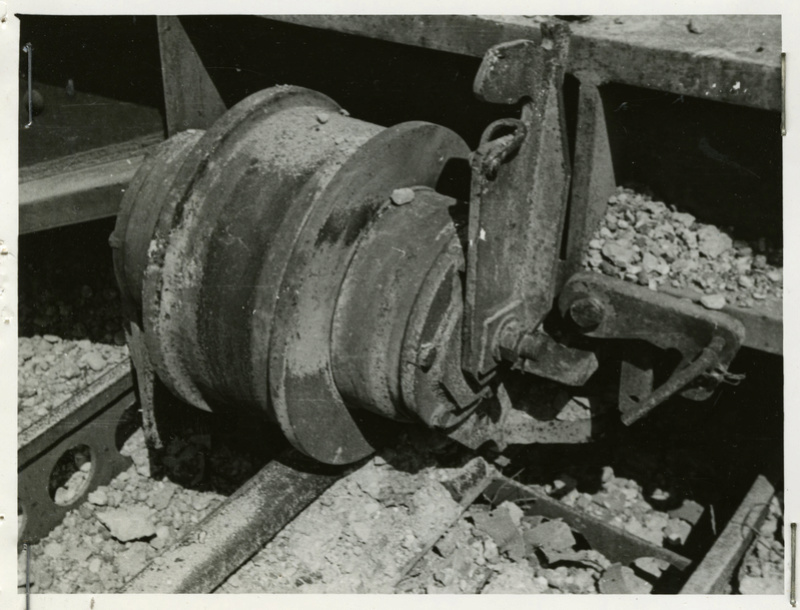

Photo N ° 10 - Un des quatre rouleaux supportant la plaque tournante sur le rail porteur.




Photo N ° 11 - Un des quatre vérins hydrauliques sur les côtés du plateau tournant. On pense que ces vérins sont utilisés pour enlever et placer des bogies qui transportent le plateau tournant comme un wagon plateau.

Source : Photos NARA : ETO Ordnance Intelligence report N° 16. 17 Octobre 1944.


Dernière édition par Chrismo le Sam 6 Jan 2018 - 18:05, édité 2 fois (Raison : Mise en place des légendes de photos.)
