 télémètre K.M ou non ?

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
jo21

avatar

Nombre de messages : 251
Age : 50
Localisation : bourgogne
Date d'inscription : 31/10/2010

MessageSujet: télémètre K.M ou non ?   Lun 20 Déc 2010 - 15:28

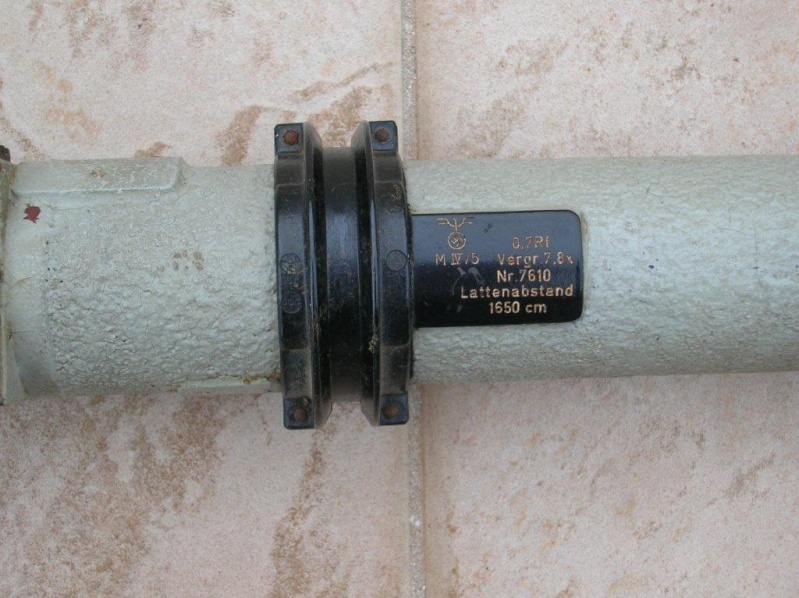

Salut à tous , d'après vous ces marquages sont ils d'un télémètre K.M ou non ? Que veut dire ces marquages ?
Avez vous des dossiers concernant les différents télémètres K.M , Heer ou Luft. ?

Merci d'avance les amis .
Cordialement
A+
JO21 Shocked
Revenir en haut Aller en bas
charly

avatar

Nombre de messages : 206
Age : 32
Localisation : north atlantik
Date d'inscription : 05/01/2008

MessageSujet: Re: télémètre K.M ou non ?   Lun 20 Déc 2010 - 20:14

oui, utilisé en embarqué, c'est un tridimentionnel
Revenir en haut Aller en bas
jo21

avatar

Nombre de messages : 251
Age : 50
Localisation : bourgogne
Date d'inscription : 31/10/2010

MessageSujet: oui mais    Lun 20 Déc 2010 - 20:17

Salut tu dis embarqué ... sur un navire ?
Peux tu développer un peu plus pour améliorer mes connaissances .
Merci , A+
Cordialement
jo21 bounce
Revenir en haut Aller en bas
charly

avatar

Nombre de messages : 206
Age : 32
Localisation : north atlantik
Date d'inscription : 05/01/2008

MessageSujet: Re: télémètre K.M ou non ?   Lun 20 Déc 2010 - 20:32

et bien lorsque l'on regarde dedans, une ligne en zig-zig graduée apparaît donnant une impression de profondeur, il pouvait être fixé sur un pied, ou porté sur la poitrine, il pouvait aussi être utilisé sur le mur.
Revenir en haut Aller en bas
jo21

avatar

Nombre de messages : 251
Age : 50
Localisation : bourgogne
Date d'inscription : 31/10/2010

MessageSujet: ok   Lun 20 Déc 2010 - 20:41

Ahhh , ok , merci pour cette info .
Télémètre beaucoup diffusé je suppose .
Merci encore
A+
jo21 Surprised
Revenir en haut Aller en bas
charly

avatar

Nombre de messages : 206
Age : 32
Localisation : north atlantik
Date d'inscription : 05/01/2008

MessageSujet: Re: télémètre K.M ou non ?   Lun 20 Déc 2010 - 20:47

belle pièce, je posterai le mien après noël
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: télémètre K.M ou non ?   Lun 20 Déc 2010 - 21:25

Bonsoir,

du même type que celui-ci ?

[/URL]

Revenir en haut Aller en bas
charly

avatar

Nombre de messages : 206
Age : 32
Localisation : north atlantik
Date d'inscription : 05/01/2008

MessageSujet: Re: télémètre K.M ou non ?   Mar 21 Déc 2010 - 18:05




voici les photos du mien, sa taille est plus grande que celle sur le mannequin
Revenir en haut Aller en bas
panzer56

avatar

Nombre de messages : 640
Age : 67
Localisation : bretagne
Date d'inscription : 12/05/2008

MessageSujet: Re: télémètre K.M ou non ?   Mar 21 Déc 2010 - 20:36

Bonsoir
ce sont tous des télémètres "infanterie"(portable) à coïncidence utilisés par toute l'armée!
le premier est sorti en 1917! et leur taille de 0,50m à 4,00m!
utilisés jusqu'en 1990 et remplacés par les télémètres laser
cordialement
panzer56
Revenir en haut Aller en bas
perros

avatar

Nombre de messages : 1738
Age : 71
Localisation : bretagne cote d'armor
Date d'inscription : 26/03/2008

MessageSujet: technologie   Mer 22 Déc 2010 - 0:29

Bonsoir a tous

De mémoire il existe 2 types de télémètres :

a coïncidence

stéréoscopique

qui peut nous éclairer sue ces 2 principes

d'avance merci

a+ Perros ('study')

voici un site avec quelques définitions : http://perso.numericable.fr/f5kkjmail/TELEMETRE.htm

Le materiel francais OPL : http://www.foca-collection.fr/main2.html
Revenir en haut Aller en bas
Hefemede

avatar

Nombre de messages : 1063
Age : 69
Localisation : Versailles 78000, Tu 32 La Baule 44500, Lattes 34970.
Date d'inscription : 06/12/2010

MessageSujet: Re: télémètre K.M ou non ?   Mer 22 Déc 2010 - 23:20

perros a écrit:
Bonsoir a tous

De mémoire il existe 2 types de télémètres :

a coïncidence

stéréoscopique

qui peut nous éclairer sue ces 2 principes

d'avance merci

a+ Perros ('study')

voici un site avec quelques définitions : http://perso.numericable.fr/f5kkjmail/TELEMETRE.htm

Le materiel francais OPL : http://www.foca-collection.fr/main2.html

Bonsoir.
Pour télémètre à coïncidence, voila ce que j'ai pu trouver:

http://fr.wikipedia.org/wiki/Mise_au_point_t%C3%A9l%C3%A9m%C3%A9trique

Je n'ai rien pu obtenir de précis pour répondre à la question du principe de fonctionnement du télémètre à visée stéréoscopique.
En espérant avoir pu aider.

Cordialement.
Revenir en haut Aller en bas
Arthur



Nombre de messages : 1597
Age : 25
Localisation : Orléans- Vannes
Date d'inscription : 08/05/2010

MessageSujet: Re: télémètre K.M ou non ?   Lun 27 Déc 2010 - 12:16

Salut,
pour le système stéréoscopique j'avais fait ça il y a déjà quelques temps : (la 2ème partie du schéma n'a rien à voir)

On cherche la distance ZY (lettres jaunes). On considère que la différence entre la distance (le pied du télémètre-objet) et ZY est négligeable du fait de la longueur du demi-télémètre faible (par rapport à l'ordre de grandeur). Si les 2 miroirs sont à 45° , les trajectoires de vues (en vert) sont parallèles. Quand on bouge une molette on fait varier l'angle de l'un des deux miroirs. Si les trajectoires de vues ne sont pas piles sécantes sur l'objet, on obtiendra une vue décalée, avec au milieu un 'vide'. Quand l'image est totale, le réglage est bon.
On connait les angles @, @', celui de 90° et la longueur ZX (en lettres jaunes): des formules de trigonométrie et d'Al Kashi nous permettent de trouver la longueur voulue (bien sûr ces opérations sont modélisés par des fonctions, reportés sur des engrenages choisis et étalonnés, de sorte que le servant n'a pas de calculs à faire mais lit la distance sur un cadrant).
Revenir en haut Aller en bas
jo21

avatar

Nombre de messages : 251
Age : 50
Localisation : bourgogne
Date d'inscription : 31/10/2010

MessageSujet: Re: télémètre K.M ou non ?   Lun 27 Déc 2010 - 16:59

Salut très intéressant , par contre est ce que quelqu'un connait un ou des ouvrages qui traitent du sujet des télémètres allemand de la période ww2 ?

A+
jo21
Bonnes fêtes de fin d'année . cheers
Revenir en haut Aller en bas
panzer56

avatar

Nombre de messages : 640
Age : 67
Localisation : bretagne
Date d'inscription : 12/05/2008

MessageSujet: Re: télémètre K.M ou non ?   Mar 28 Déc 2010 - 10:20

Bonjour
voila un lien!
http://atlantikwall.superforum.fr/t4962-identification-de-materiel

pour les télémètres portables ou portatifs c'est la doc allemande ci dessus!

cordialement
panzer56
Revenir en haut Aller en bas
jo21

avatar

Nombre de messages : 251
Age : 50
Localisation : bourgogne
Date d'inscription : 31/10/2010

MessageSujet: scan ?   Mar 28 Déc 2010 - 22:07

Salut , à tout hasard ayant vu ton post ( lien message précédent) peux tu me scanner et m'envoyer le manuel de l'EM34 ?
De même quel modèle s'agit il sur la photo ? longueur environ 80cm !


Si tu as son manuel , scan moi le aussi .
MERCI d'avance .
A+
jo21 bounce
Revenir en haut Aller en bas
jo21

avatar

Nombre de messages : 251
Age : 50
Localisation : bourgogne
Date d'inscription : 31/10/2010

MessageSujet: autre marquage...   Mer 29 Déc 2010 - 12:43

L'autre extrémité , certainement le fabriquant ! lequel ?



A+
JO21

Bonne fêtes de fin d'année .
Revenir en haut Aller en bas
panzer56

avatar

Nombre de messages : 640
Age : 67
Localisation : bretagne
Date d'inscription : 12/05/2008

MessageSujet: Re: télémètre K.M ou non ?   Mer 29 Déc 2010 - 18:43

Bonsoir
DOW : PREAU ET maintenant PREROV république tcheque!
cordialement
panzer56
